Oprava digitálního set-top boxu vlastními rukama

Mám doma dvě televize a obě fungují přes konzole Cadena dvb-t2 a ukázalo se, že zhruba ve stejnou dobu přestaly fungovat obě. Oprava takového set-top boxu stojí asi 600 až 800 rublů, nový stojí od 1200, ukazuje se, že je příliš drahý. Bylo rozhodnuto, že to zkusíme opravit sami, pro toto „googlování“ rozlehlosti internetu se našlo řešení, které vám chci ukázat. Jak se ukázalo, toto je jeden z hlavních poruch.

Hlavní příznaky poruchy konzoly:
- při připojení set-top boxu k síti se rozsvítí červená kontrolka a na nic jiného nereaguje set-top box.

Nejprve rozebereme nástavec a pečlivě prozkoumáme jeho vnitřnosti, zvláštní pozornost je třeba věnovat kondenzátorům. Jak je vidět na fotografii (zakroužkovaný červeně), kondenzátor je na rozdíl od kondenzátoru (zakroužkovaný modře) oteklý, proto již nefunguje a je nutné jej vyměnit.

Poté kondenzátor zapájíme, podíváme se na parametry a hledáme vhodný. V tomto případě potřebujete 10 voltů a 1000 mikrofaradů a také 105 stupňů Celsia. Ale v mém případě bylo k dispozici pouze 10v1000mph a 95Hz a je o něco menší, ale jak ukázala praxe, funguje skvěle.

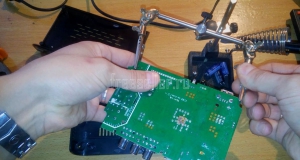

Nyní připájeme nový byt na místo starého a jak můžete vidět na fotografii, vše je v pořádku. (označeno modře).

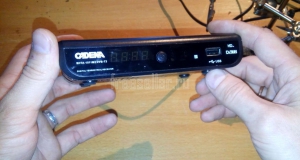

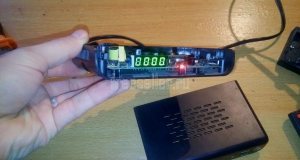

Zkontrolujeme funkčnost prefixu a vložíme pouzdro zpět.

Doporučuji také zhlédnout videoklip, ve kterém jsou momenty, které nebyly zařazeny do fotoreportáže.

Informace
Chcete-li zanechat svůj komentář - zaregistrujte se nebo zadejte web pod svým jménem.

Nejčastější poruchou digitálních televizních set-top boxů je porucha napájení. V takovém nepříjemném případě je velmi dobré, pokud byl model set-top boxu s externím adaptérem, koupil nový a hledal dál! A když ne! A zdroj byl zabudovaný v samotné krabičce? Pak musíte opravit nebo koupit nový. Ale možná existuje snadná cesta ven!

Dobrý den, milí čtenáři! V tomto článku se chci podělit o jednu jednoduchou metodu opravy, kterou zvládne každý, kdo ví, jak držet šroubovák a páječku! Navíc není nutné tyto nástroje mistrně ovládat.

Také vám nebudu říkat nic přehnaně složitého v oblasti oprav elektroniky, to je úděl profesionálů. Naopak se pokusím vše popsat tak, aby si s touto poruchou poradil a odstranil i laik.

Okamžitě udělám výhradu, že tato metoda není vhodná pro všechny modely konzolí, ale pro mnohé, protože jsou často vyrobeny podle schématu velmi podobného pro tento případ. Vše bude vycházet z konkrétního příkladu set-top boxu od společnosti D-Color, konkrétně modelu DC1401HD. Takže pochopením této „špičkové technologie“ můžete svůj digitální televizní box opravit sami.

Rychlá navigace v článku

Co znamená, že v konzoli selhal napájecí zdroj a ne něco jiného? Pokud set-top box zapojený do zásuvky nejeví známky života, nesvítí digitální indikátor ani LED na předním panelu, tak je s pravděpodobností 99% důvod v něm, v napájení.

Pokud zároveň již uplynula záruční doba, můžete bezpečně provést demontáž. Jak říkají zkušení mistři: "Pitva ukáže" Myslím, že tuto část práce budete řešit bez podrobného popisu, jen pozor, většinou dva šrouby na zadní stěně, někdy i na bocích umožňují uvolnit a otevřete horní kryt. Plastové západky na bocích a spodku drží přední panel a samotná deska je také připevněna šrouby ke spodní části skříně a v oblasti konektorů na zadní straně skříně.

Nástavec je demontovaný

Set-top box je tedy rozebrán, napájecí kabel je také vyjmut z konektoru, již není potřeba. Na dně skříně jsou vidět stopy po "ohni", který za sebou zanechal vyhořelý napájecí zdroj.

P.S. Napájecí jednotka zde není samostatnou jednotkou, jak byste si z názvu mohli myslet, ale částí desky, na které jsou umístěny rádiové prvky, zajišťující potřebné napájecí napětí pro set-top box.

Nastíním obecný obrázek a pro ty, kteří se již trochu orientují v radiotechnice, to již bude stačit k tomu, aby pochopili základ myšlenky a zopakovali. Takže napájecí obvody tohoto set-top boxu vydávají pouze jedno napětí - 5 voltů. Vzhledem k tomu, že tento obvod vyhořel a oprava může být nepraktická (z hlediska celkových nákladů na rádiové komponenty a opravy), je to jednoduché řešení. Vyměňte interní napájecí zdroj za externí. Není to moc těžké!

Výměna vnitřního zdroje za externí

Na fotografii výše je se žlutým rámečkem zvýrazněna část napájecího zdroje, která selhala. Deska je již vypraná, takže nejsou vidět žádné stopy po spálení. Mimochodem - Mezi opraváři výraz "Vyhořel" neznamená vždy doslovné spálení zuhelnatělostí a jinými podobnými projevy, znamená pouze nefunkčnost rádiových komponent.

Pro naši opravu budete muset zakoupit externí napájecí zdroj s výstupním napětím 5 voltů a schopným dodávat proud 1,5 nebo lepší 2 ampéry. Nyní existuje spousta podobných a lze je koupit ne draze, nebo možná máte podobnou, například nepoužitou nabíječku od tabletu nebo smartphonu.

Když je k dispozici vhodný adaptér, zbývá najít požadovaný bod na desce set-top boxu a při dodržení polarity na něj přivést napětí z externího zdroje. Všechno! Zbývá položit a zajistit drát, nebo můžete uspořádat odnímatelné spojení, jak chcete. Myslím, že základy jsou jasné, pojďme se pustit do detailů.

Jen trochu základů pro ty, kteří se v tomto předmětu nezabývají, abyste na to přišli. Věnujte pozornost fotografii. Klikni pro zvětšení.

Montážní boční napájecí zdroj

Napájecí zdroj na pájecí straně

Stručně řečeno, napájecí zdroj se skládá z:

• Primární "horká" část - Hot, říká se jí, protože je nebezpečná, připojená k síťovému napětí 220 voltů. Vezměte prosím na vědomí, že i po odpojení ze zásuvky je nějakou dobu nabití, které může přinést brr .. nepříjemné pocity, pokud tam vlezete. Ale v našem případě tam není potřeba lézt a do zásuvky to také nepřipojíme.
• Sekundární část - Tam je galvanicky odděleno od sítě. V uvedeném příkladu v bodech naznačených na fotografii vychází z usměrňovací diody napětí pouze 5 Voltů.

V zakoupeném externím napájecím zdroji (alespoň 1,5 ampéru, 5 voltů.) Ukousneme zástrčku, vyčistíme konce vodičů a po určení polarity je připájeme: Kladný na svorku diody, na straně, kde pás je nakreslen na něm a zápor na společnou sběrnici - tělo portu USB bude pro to vhodným místem. Pokud si nevíte rady s určením polarity i bez zařízení, podívejte se na další materiály na konci článku.

Pájíme dráty

Nový zdroj připojíme k síti, vyjmeme z pohotovostního režimu, zkontrolujeme, co se stalo.

Kontrolujeme výkon

Vše OK! Zbývá položit a zajistit drát, aby nedošlo k jeho náhodnému vytažení, shromáždit vše na hromadu a použít. Nakonec to bude vypadat takto.

Nástavec je připraven k použití

Pokud potřebujete nápady, jak připevnit drát ke krabici? Jak určit polaritu bez zařízení? Nebo jak připájet drát ze spodní strany desky? - Pak jsou tyto doplňkové materiály dále v textu.

Pro ty, kteří mají multimetr, nebude těžké určit polaritu napájecího zdroje, ale co ti, kteří toto zařízení nemají?

Existuje několik jednoduchých způsobů:

1. Polaritu můžete určit podle barvy vodičů. Existuje pravidlo - červený drát je plus, respektive druhý drát je mínus. To je téměř vždy případ! Téměř! Někdy existují výjimky, buď dráty nerozumí jaké barvě, nebo bylo porušeno pravidlo.
2. Je i jiný způsob, bude potřeba - jen se nesmějte ... brambory.Ano, ano, syrové brambory! Metoda je následující. Bramboru rozkrojte napůl a zapíchněte do ní holé měděné dráty z externího zdroje ve vzdálenosti asi 5 mm od sebe. Zapojíme PSU do zásuvky a čekáme. Při napětí adaptéru 5 voltů trvalo viditelný výsledek asi tři minuty. Pro zvětšení klikněte na fotografii.

Připojíme dráty k bramborám

Brambora kolem kladného vodiče začíná zelenat, takže polaritu můžete přesně určit bez přístrojů.

V první, nejjednodušší verzi, byly vodiče připájeny shora, přímo na svorky rádiových komponentů, ale můžete to udělat trochu jinak, vést je zespodu.

Dráty připájené na druhé straně desky

V tomto případě bude drát k pouzdru procházet pod deskou zespodu.

Drát položený pod deskou musí být také upevněn

Při této příležitosti jsme narychlo připravili malou fotoreportáž s krátkým, postupným popisem akcí. Snad to bude stačit.

Opravujeme drát

Mimochodem! Taková změna může být provedena za účelem přizpůsobení digitálního set-top boxu pro použití v automobilu. Stačí použít 5voltový 2ampérový adaptér do auta.

To je vše! Úspěch všem! Byl bych rád, kdyby vám tyto informace k něčemu pomohly!

A teď, abych tak řekl, návod na opravu
Kondenzátory:

1 - Problémy s obrazem na AV výstupu (žádný obraz, šum v obraze), klapání zvuku.

8 - Nestartuje - visí na botě; zobrazí se úvodní obrazovka a poté znovu modrá obrazovka. V tomto případě může kapacita při měření odpovídat jmenovité hodnotě (nízké ESR kondenzátoru).

9 - Nezapne se - není vůbec žádný obraz

13 - Zdá se, že také zpomaluje

14 - obraz se zpomaluje, obraz je rozházený.

15 je totéž jako 14, ale 14 je důležitější.

"Nechytá kanály" - křemen mezi C13 - C15

Kondenzátory v napájecím zdroji:

Tyto dvě kapacity ovlivňují výkon napájecího zdroje. Zdroj buď vůbec nefunguje (výstupní napětí je 0V) nebo dává nízké napětí 1,7V.

Nádoba 2 se nafukuje - je to vidět nebo vnitřky vycházejí zespodu.

2. Výstup AMS1117 - 1,8 V, pokud taková hodnota není - přejděte k bodu 3

3. Mělo by to být 3,3 V, pokud tam není, pak je problém v kondenzátoru poblíž nebo v samotném AS11D

4. Mělo by být 1,34 V, ale i když je toho tolik, problém je stále pravděpodobně v kondenzátoru - je lepší jej změnit. V tomto případě uzly 2 a 3 vykazují hodnoty normálního napětí. To je případ, kdy se přijímač začne zatěžovat a úplně to nezvládne - problém je v kondenzátoru uzlu 4. AS11D v tomto uzlu také není vyloučeno, ale pravděpodobnost jeho nefunkčnosti je velmi malá, oproti pravděpodobnosti špatná kapacita.

NEJVĚTŠÍ POČET PORUCH TÝKAJÍCÍ SE KAPACIT 8 A 9 (VIZ 1 FOTO) POKUD I V NICH NENÍ PROBLÉM, JAKO PREVENCI JE MĚNÍME.

Upozornění: 1

Příspěvky: 395

Upozornění: 1

Příspěvky: 395

Upozornění: 1

Příspěvky: 395

Upozornění: 1

Příspěvky: 395

Upozornění: 1

Příspěvky: 395

Na 1. kolíku IC 2,9 V., 2-0 V. (pouzdro), 3-1,27 V., 4-5 V. (In.), 6- 0,6 V., Toto jsou napětí pro 3,3 V. IC. Zap. druhý IC jen snížil napětí na 6. noze - 0,13 V. Zvedl tlumivku, napětí se zvýšilo na 4,7 V. u východu. IC. Je to útržek v obraně?

Odporové dělicí odpory 56kOhm

jeho zátěž je pouze 180 mA

Dělicí odpory jsem zkoušel uzavřít pinzetou, reaguje na rezistor z výstupu, šlapáním napětí na 0,6v. na výstupu, který nereaguje na zkrat na pouzdru.

Přivezli přijímač na opravu. Zapnuli jsme zdroj 12V místo 5V.
Selhal DC / DC měniče SY8088 (výstupní zkrat). Tyto CHIPy nebyly po ruce, nainstaloval jsem externí nastavitelné konverzní moduly, vše fungovalo.
Při opravě jsem si načrtl, kde a na jakých napětích jsou stabilizátory a kde na desce jsou umístěny. T.K. Schéma podvozku jsem nenašel, třeba se někdo bude hodit na opravu.

P.S. Napájení jádra 1,2V, vyzvánění 20 ohmů pro vyzvánění. To je normální, spotřeba jádra je 230mA

Cadena SHTA 1511 S2, přehled vzduchem.

Nově jsme vám ukázali naši recenzi tohoto přijímače, ve které jsme sledovali, jak funguje.Dnes budeme analyzovat digitální pozemní přijímač Cadena SHTA 1511 S2, potřebujeme jej, abychom pochopili, jaké komponenty jsou v tomto přijímači použity.

Při bližším pohledu na plastové pouzdro přijímače vidíme, že je zajištěno čtyřmi šrouby. Šrouby jsou jednoduché, bez jakýchkoliv tajemství, vyšroubujeme je bez zbytečné námahy a problémů.

Pouzdro přijímače Cadena SHTA 1511 S2.

Cadena SHTA 1511 S2, ozdobný kryt přijímače

Z našeho pozemního přijímače byl odstraněn kryt, nyní se můžeme podívat, co má tento přijímač uvnitř.

Hlavní deska přijímače Cadena SHTA 1511 S2, celkový pohled.

Naši prohlídku začněme tím, že se podíváme na to, co má přijímač za dekódovací zařízení a vidíme celkem slušnou a kvalitní věc, kterou výrobce zvolil.

Dekódovací modul přijímače Cadena SHTA 1511S2.

Nyní se podívejme, z čeho se naše základní deska skládá, jelikož vidíme, že je na ní vše kombinováno, napájecí zdroj a hlavní základní deska jsou vyrobeny ve stejném pouzdru.

Cadena SHTA 1511S2, napájení digitálního přijímače.

Nyní zaměřme svou pozornost na značení, jak můžeme vidět informace. Zde je podrobné označení od výrobce, nanesené barvou, jak vidíme, ruská přítomnost zde není zaznamenána.

Cadena SHTA 1511S2, informace o hlavní desce.

Další vlastností je fakt, že u tohoto přijímače je přední panel integrován se společnou deskou.

Cadena SHTA 1511S2, přední panel přijímače.

Tento moment nepochybně snižuje náklady na konečný produkt a snižuje počet použitých komponentů. Tím se zvyšuje odolnost zařízení vůči vnějším vlivům.

Cadena SHTA 1511S2, paměť digitálního přijímače.

Nyní se podíváme na paměť přístroje, je zde klasická chobotnice, kterou lze po určité době provozu vynulovat.

Cadena SHTA 1511S2, napájecí modul.

Nyní se podíváme na zdroj, nebudeme se podrobně bavit, na fotografii je jasně vidět, co je v tomto přijímači použito.

Cadena SHTA 1511S2, ovládací IC na předním panelu.

Cadena SHTA 1511S2, paměť digitálního pozemního přijímače.

Hladce jsme se dostali k centrálnímu procesoru, abychom se na něj podívali, musíme odstranit chladič.

Cadena SHTA 1511S2, centrální procesorová jednotka digitálního pozemního přijímače.

Byl odstraněn chladič a před námi se odhalují čísla centrálního procesoru, jelikož vidíme poměrně neobvyklé řešení, málokterý výrobce jej jako hlavní kámen používá.

Cadena SHTA 1511S2, chladič CPU.

A tady vypadá chladič, který je určen k odvodu tepla z centrálního procesoru, samozřejmě by se dalo přilepit něco víc.

Cadena SHTA 1511S2, modul ovládání video výstupu přijímače.

Cadena SHTA 1511S2, hlavní deska přijímače, celkový pohled bez chladiče.

Cadena SHTA 1511S2, digitální přijímač tuner.

Nyní se podíváme blíže na hlavní displej digitálního pozemního přijímače, není co dodat, vše je dobře vidět.

Cadena SHTA 1511S2, přední panel, displej přijímače.

Cadena SHTA 1511S2, ovládací tlačítko, LED.

Zároveň se můžete podívat na konektor pro připojení externí paměti k tomuto zařízení, v zásadě bude poměrně těžké jej rozbít.

Cadena SHTA 1511S2, konektor externího disku.

Cadena SHTA 1511S2, šroub zajišťující základní desku k plastovému tácku

Vyplatí se také zblízka podívat na to, jak odpadávají konektory, ke kterým je anténa připojena. Vše je vizuálně normální, ale neměli byste zneužívat sílu, lze ji snadno zlomit při použití nadměrné síly.

Cadena SHTA 1511 S2, anténní konektory.

A nakonec jsem se chtěl ještě jednou podívat na to, jak je k tomuto přijímači připojen napájecí kabel.

Cadena SHTA 1511S2, konektor síťového kabelu.

Cadena SHTA 1511S2, napájecí transformátor digitálního přijímače.

Cadena SHTA 1511 S2, kapacity na základní desce.

Cadena SHTA 1511 S2, modul ochrany externího zdroje.

No, tam můžeš skončit.Jak vidíte, předpona je docela snesitelná a vyrobena ve vysoké kvalitě. Komponenty používají přední výrobci, vidíme, že existuje sklad. Vše záleží na tom, jaký software na něm bude.
